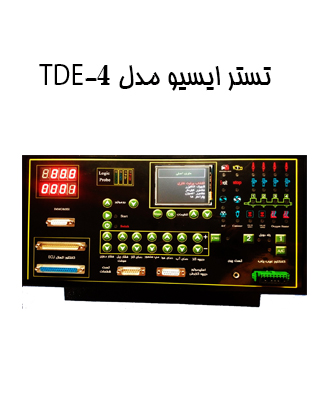

تستر ایسیو مدل TDE-4

تستر ECU

قابلیت های دستگاه تستر ایسیو:

مشاهده پارامترهاي ايسيو بدون نياز به خود خودرو

تست قطعاتی نظير انژكتور، دريچه گاز برقي و تست استپرموتور1 بدون نياز به ايسيو

تست مدار قدرت ايسيو از جمله (برق 5ولت، رله اول ايسيو، رله دوم ايسيو، چراغ چك )

قابليت تعريف سوئيچ خودروهاي ايموبيلايزردار

 تعريف سوئيچ تمامی خودروهاي 206

 نصب BSI خودروي 206 بر روي تستر

 تست دريچه گاز برقي 206 ، مدار سوزن انژكتورهاي ايسيو ،آي سي انژكتور ، مدار سنسور اكسيژن، مدار سنسور موقعيت میل سوپاپ

 تست مدار دماي آب، دماي هوا، فشار هوا، دريچه گاز

 نصب دستگاه دياگ، تعريف سوئيچ، دانلود ايسيو به تستر

 تست استپرموتور1 توسط ايسيو با دستگاه تستر

  چراغ ايموبيلايزر پشت آمپر بر روي پنل تستر

  مدار فن دور تند و كند ايسيو

 نشان دادن جريان مصرفي ايسيو بصورت واقعي

 تست فعال شدن مدار كولر

قابليت تست تك‌تك سوزن انژکتورها (پاشش معمولي، پاشش یکسره و عدم پاشش آنها )

تست مدار سنسور دور موتور ايسيو

تست مصرف آمپر براي تعمير ايسيو سوخته

قابليت تحرك رله اول و رله دوم دستگاه

قابليت راه‌اندازي فن موتور

و در آخر دارای نمایشگر فارسی برای راحتی کار تعمیر کاران 22- تست مصرف آمپر براي تعمير ايسيو سوخته

قابليت تحرك رله اول و رله دوم دستگاه

قابليت راه‌اندازي فن موتور

دستگاه تستر ایسیو چیست؟

این دستگاه به نوعی یک شبیه ساز خودرو است. که از آن برای تست کردن ایسیو بدون حضور خودرو مورد استفاده قرار می گیرد. با این دستگاه می توانیم پارامتر هایی نظیر برق سر انژکتور و کوئل ها و همچنین کارکرد سنسور های مختلف را از طریق ایسیو عیب یابی و همچنین کنترل کرد.



اگر درباره ی ایسیو اطلاعات داشته باشید می دانید که با افزایش خودرو های انژکتوری، استفاده کردن از ایسیو (کامپیوتر ماشین) به یک چیز جدایی ناپذیر در خودرو ها تبدیل شده است.

همان طور که می دانیم همه ی وسایل الکتریکی به همان گونه که کار هایی را برای ما راحت می کنند ممکن است دچار مشکل شوند. ایسیو نیز به همین صورت است و دچار مشکلات مختلف می شود که این مشکلات می توانند بر اثر استفاده ی نادرست صاحب ماشین باشد و یا با مرور زمان ایسیو دچار مشکل شده باشد، لذا عیب یابی کردن و تعمیر کردن آن ها از اهمیت بالایی برخوردار می باشد.

این مشکلاتی که از ناحیه ی ایسیو نشات می گیرند اغلب در ارتباط با سنسور ها ، عملکرد های خودرو و همچنین سیم کشی می باشد، همچنین این موضوع وجود دارد که نمی توانیم به صورت قطعی در این مورد نظر دهیم که آیا ایسیو خراب است یا سالم. و یا در صو.رت لازم می توانیم ایسیو را عیب یابی کنیم که در این مواقع تستر ایسیو به کمک تعمیر کار می آید تا بتواند ایسیو را عیب یابی کند.

کاربردهای دستگاه تستر ایسیو

از کاربردهای بارز دستگاه تستر ایسیو می توانیم به موارد زیر اشاره کنیم:



• راحتی کار
• می توان پارامتر های ایسیو را بدون حضور خودرو تست کنیم.
• این قابلیت را دارد که قطعاتی را مانند انژکتور ، دریچه گاز برقی ، سنسور اکسیژن  را تست کنیم و همچنین تست استپر موتور به همراه ایسیو مربوطه
• این قابلیت را دارد که مدار قدرت ایسیو را تست کنسد (برق 5 ولت، رله اول ایسیو، رله دوم ایسیو و همچنین چراغ چک)
• قابلیت این را دارد که مدار انژکتور های ایسیو را تست کنیم.
• این قابلیت را دارد که مدار سنسور اکسیژن ایسیو را تست کنیم.
• این قابلیت را دارد  که مدار داخلی ایسیو را تست کنیم (دمای آب ، دمای هوا ، فشار هوا ، دریچه ی گاز)
• این قابلیت را دارد که مدار فن درو تند و دور کند را تست کنیم.
• این قابلیت را دارد که چراغ ایموبیلا یزر پشت آمپر بر روی پنل تستر را تست کنیم.
• این قابلیت را دارد که مدار سنسور موقعیت میل سوپاپ ایسیو را تست کنیم.
• این قابلیت را دارد که مدار شیر برقی کنیستر ایسیو یر روی پنل را تست کنیم.
• این قابلیت را دارد که مدار داخلی سنسور دور موتور ایسیو را تست کنیم.
• این قابلیت را دارد که مدار کولر ایسیو و تست آن را فعال سازی کنیم.
• این قابلیت را دارد که سوئیچ خودرو های ایموبیلایزردار را تعریف کنیم.
• این قابلیت را دارد که سوئیچ تمامی خودرو های 206 را تعریف کنیم.
• این قابلیت را دارد که (بی اس آی) خودروی 206 بر روی تستر را نصب کنیم.
• این قابلیت را دارد که دستگاه دیاگ را نصب کنیم و همچنین دانلود ایسیو
• این قابلیت را دارد که جریان مصرفی ایسیو را به صورت واقعی نشان دهد.
• همچنین دارای منوی فارسی نیز برای راحتی کار تعمیرکاران است.
• این قابلیت را دارد که منفی ایسیو (دمای آب= پمپ = سنسور = دریچه ی گاز) را نمایش دهد.
• این قابلیت را دارد که کارکرد شیر برقی کنیستر را نمایش می دهد.

پارامترهای دستگاه تستر ایسیو

اگر بخواهیم این موضوع را بدانیم که تستر ایسیو چه پارامتر هایی را نشان می دهد می توانیم به موارد زیر اشاره کنیم:

اینکه ما بفهمیم که در کدام قسمت از ایسیو دچار مشکل شده است موضوعی بسیار مهم می باشد زیرا دستور تمامی سنسور ها و عملگرها از ایسیو خارج می شوند.

1. عملگرهای خودرو

ما با استفاده از تستر ایسیو می توانیم به عملکرد صحیح عملگر های خودرو پی ببریم. در زیر به نحوه ی نمایش این عملگر ها بر روی دستگاه تستر ایسیو اشاره می کنیم.

• انژکتور و کوئل: نحوه ی عملکرد صحیح این قسمت به این صورت است که برق به شکل پالسی به سر آن ها بیاید. یکسرگی یا عدم کارکرد آن ها این موضوع را نشان می دهد (در این شرایط معمولا آی سی مربوط دچار مشکل می شود). باید بدانیم که این درحالی است که عدم کارکرد نشان دهنده ی قطعی مسیر مربوط به فرمان انژکتور و یا کوئل می باشد.

• استپر موتور: به طور معمول دستگاه های تستر مجهز به یک استپر موتور هستند. که در هنگام باز و بست سوئیچ باید استپر حرکت کند و همچنین توسط تست کردن عملگرد می توان نسبت به اینکه ایسیو سالم است پی ببریم. در صورت عدم کارکرد استپر بر روی دستگاه تستر، خرابی ایسیو قطعی می باشد.
• فن خنک کننده: یکی از معضلاتی که خودرو با آن رو به رو می شود عدم کارکرد صحیح فن خودرو می باشد (این مشکل می تواند ناشی از این باشد که ایسیو خراب است). در این صورت برای اینکه ببینیم آیا ایسیو خراب است یا نه می توانیم ایسیو خودرو را باز کرده و بر روی تستر با تغییر دمای آب و یا با استفاده از تست عملگرد، کارکرد فن های دور آرام و دور تند را مشاهده کرد.
• شیر برقی کنیستر: این شیر برقی که به محفظه ی کنیستر متصل می باشد نیز دستور خود را از ایسیو می گیرد. بنابر این بررسی این موضوع از ناحیه ی ایسیو توسط دستگاه تستر ایسیو قابل ارزیابی می باشد.

2. برخی از سنسور ها

سنسور های مختلف مانند سنسور های دریچه ی گاز، سنسور های اکسیژن ، سنسور های دمای آب ، دمای هوا ، فشار ریل مخزن سوخت و … اشاره کنیم. که این سنسور ها این امکان را دارند که ما می توانیم با استفاده از تستر ایسیو کارکرد شان را مشاهده کنیم.

3. برخی از پارامتر های خودرو

به غیر از موارد بالایی که گفتیم یعنی سنسور ها و عملگر ها، برخی دیگر از پارامتر ها نیز توسط این دستگاه (دستگاه تستر ایسیو) نشان داده می شود.

اگر بخواهیم مثال بزنیم می توانیم به دور موتور خودرو و چراغ چک اشاره کنیم. همچنین یکی از پارامتر های مهم در بخش تعمیرات ، میزان جریان مصرفی توسط ایسیو می باشد.



این جریان مصرفی به طور معمول بسته به نوع ایسیو باید زیر 0.3 آمپر باشد که در صورتی که بالاتر از این مقدار باشد یعنی ایسیو دچار مشکل شده است.

علاوه بر این موضوعات چراغ 5 ولت که نشان دهنده ی خروجی ایسیو می باشد همچنین از اهمیت بالایی برخوردار می باشد.

جریان ورودی به ایسیو از طریق باتری خودرو که 12 ولت می باشد تامین می شود و بعد از اینکه وارد ایسیو شد توسط آی سی رگولاتور به 5 ولت تبدیل می شود. به این دلیل که خروجی 5 ولت نشان دهنده ی عملکرد صحیح ایسیو است.

4. عیب یابی پین های تغذیه

یکی از قابلیت های خیلی جالبی که تستر ایسیو دارد، عیب یابی پین های تغذیه می باشد. گاهی مواقع ایسیو از ناحیهی پین ها دچار قطعی می شود.

اگر بخواهیم مثال بزنیم، منفی یکی از پین های ایسیو از داخل برد قطع شده که منجر می شود خودرو عملکرد بدی داشته باشد، در این موقعیت با استفاده از دستگاه تستر می توان پین قطع شده را یافته و نسبت به تعمیر آن اقدام کنیم.

5. لاجیک سیستم

این قسمت برای این مورد استفاده قرار می گیرد که سیم کشی خودرو را تست کنیم و همچنین مرتبط به حوزه ی تعمیرات ایسیو نیست.
